Рабочая станция для промышленной 3D-метрологии и сканирования нужна инженерам контроля качества, метрологам и конструкторам, которые работают с 3D-сканерами, облаками точек и CAD-моделями. На таком компьютере сравнивают фактическую геометрию детали с эталоном, находят отклонения и готовят измерительные протоколы.
Сканирование и контроль качества требуют загружать большие массивы точек, выполнять регистрацию, фильтрацию, построение полигонов и сравнение поверхностей. Поэтому важны быстрый SSD, достаточный объем RAM, производительный процессор и стабильная графика для плавной работы с трехмерной сценой.
Какие задачи решает компьютер метролога
- Облака точек: импорт, регистрация, очистка, объединение и фильтрация сканов.
- Сравнение с CAD: совмещение фактической модели с номинальной геометрией.
- Контроль геометрии: размеры, формы, профили, поверхности и взаимное положение элементов.
- Карты отклонений: цветовые поля, сечения, допуски и поиск проблемных зон.
- Протоколы: отчеты измерений, изображения, таблицы, комментарии и архив результатов.
Почему офисного ПК недостаточно
Файлы 3D-сканирования могут содержать миллионы точек и занимать значительный объем. При обработке инженер одновременно открывает скан, CAD-модель, панель измерений, карту отклонений и документацию. Если памяти мало, переключение между видами и пересчет операций заметно замедляются.
Медленный накопитель увеличивает время импорта и сохранения проектов, а слабая видеокарта мешает плавно вращать крупные сцены. Для регулярного контроля также важны стабильность, охлаждение и возможность подключить несколько мониторов.
| Сценарий | Что важно в рабочей станции | Результат |
| Импорт и регистрация сканов | SSD, RAM, CPU | Быстрее загрузка и совмещение облаков точек |
| Сравнение с CAD | RAM, CPU, стабильная графика | Комфортнее работа с крупными моделями |
| Карты отклонений | GPU, VRAM, монитор | Плавнее визуализация поверхностей и допусков |
| Протоколы и архив | SSD, емкость, резервирование | Надежнее хранение измерительных проектов |
CPU, RAM, SSD и графика
Процессор. CPU участвует в импорте, регистрации, фильтрации и пересчете измерений. Высокая скорость отклика важна для интерактивной работы, а дополнительные ядра помогают при тяжелых операциях и экспорте отчетов.
Оперативная память. RAM нужна для облаков точек, временных сеток, CAD-моделей и нескольких открытых проектов. Чем больше сканы и сложнее сравнение, тем важнее запас памяти и возможность расширения.
SSD. NVMe сокращает время загрузки сканов, кэша и проектов. Рабочие файлы, архивы и резервные копии лучше разделять, чтобы случайное повреждение проекта не затронуло исходные данные.
Графика. Видеокарта влияет на плавность трехмерной сцены, отображение текстур, карт отклонений и нескольких видов. Для крупных проектов полезен запас VRAM и несколько видеовыходов.

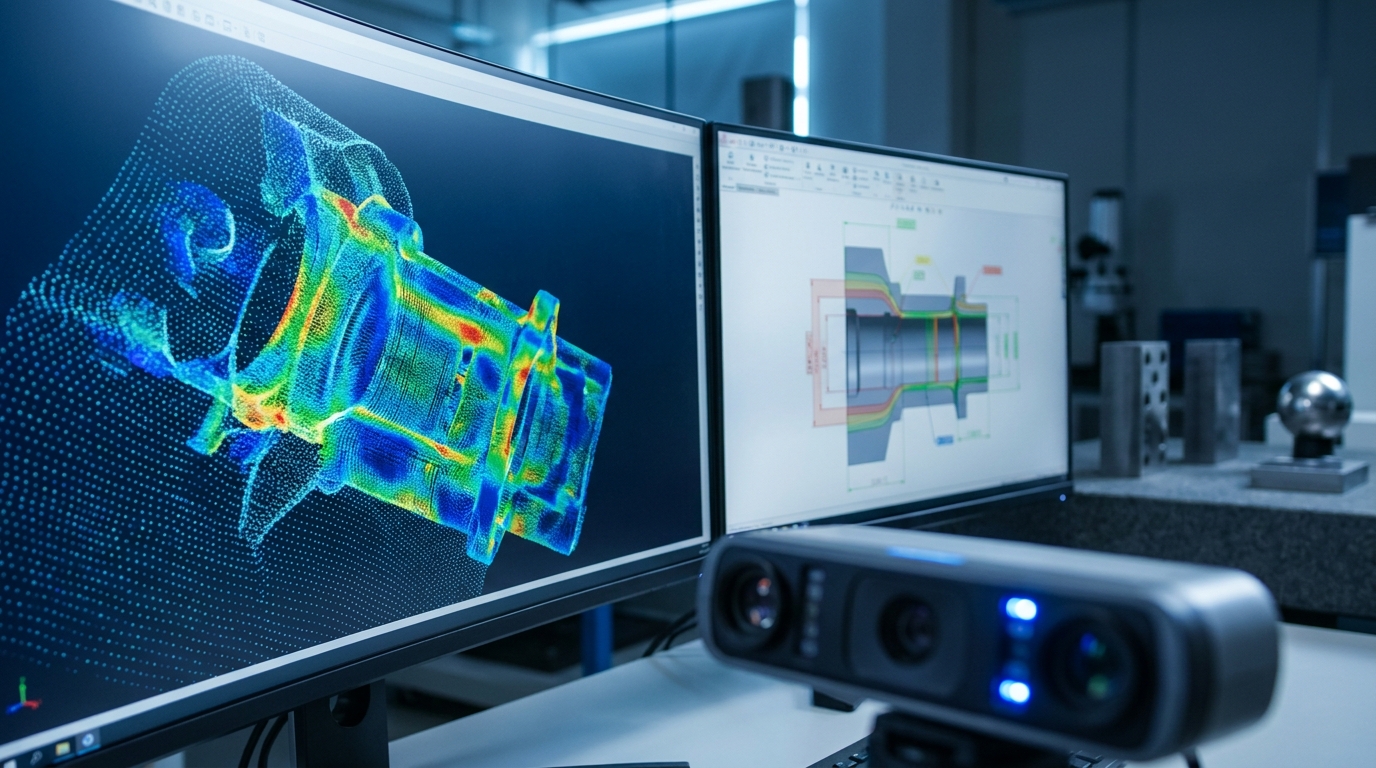

Облака точек и сравнение с CAD
Типичный процесс начинается с очистки и регистрации нескольких сканов, после чего облако точек совмещается с CAD-моделью. Затем инженер анализирует отклонения по поверхности, проверяет контрольные размеры и формирует протокол для производства или заказчика.
Рабочая станция должна быстро переключаться между этапами, не выгружая данные из памяти. Это сокращает время проверки партии деталей и позволяет оперативнее находить причины несоответствий.
Карты отклонений и протоколы
Карта отклонений помогает увидеть, где фактическая деталь выходит за допуск. Для анализа важны точная цветовая шкала, сечения, подписи и возможность сохранять разные варианты совмещения. На финальном этапе формируется отчет с изображениями, таблицами и измерительными значениями.
Какие рабочие станции MAXXPC подойдут
Выбор зависит от размера облаков точек, сложности CAD-моделей, количества измерений и требований к визуализации.
| Контроль деталей, облака точек, CAD и измерительные протоколы | MAXXPC PRO R5 | Сбалансированная станция для регулярной метрологии и контроля качества. |
| Крупные сканы, сложные модели, карты отклонений и многозадачность | MAXXPC PRO R7 | Больше запаса для больших 3D-сцен и длительной инженерной работы. |
Перед подбором стоит уточнить формат сканеров, размер типичного облака, используемое ПО, число мониторов и требования к архиву протоколов.
Итог
Рабочая станция для промышленной 3D-метрологии и сканирования должна уверенно работать с облаками точек, CAD, картами отклонений и протоколами. Основные требования — быстрый CPU, достаточная RAM, NVMe SSD, стабильная графика и запас VRAM.
MAXXPC PRO R5 подойдет для регулярного контроля и измерений, а PRO R7 — для крупных облаков, сложных CAD-моделей и интенсивной постобработки.
