Что на самом деле делает компьютер при просмотре КТ и МРТ

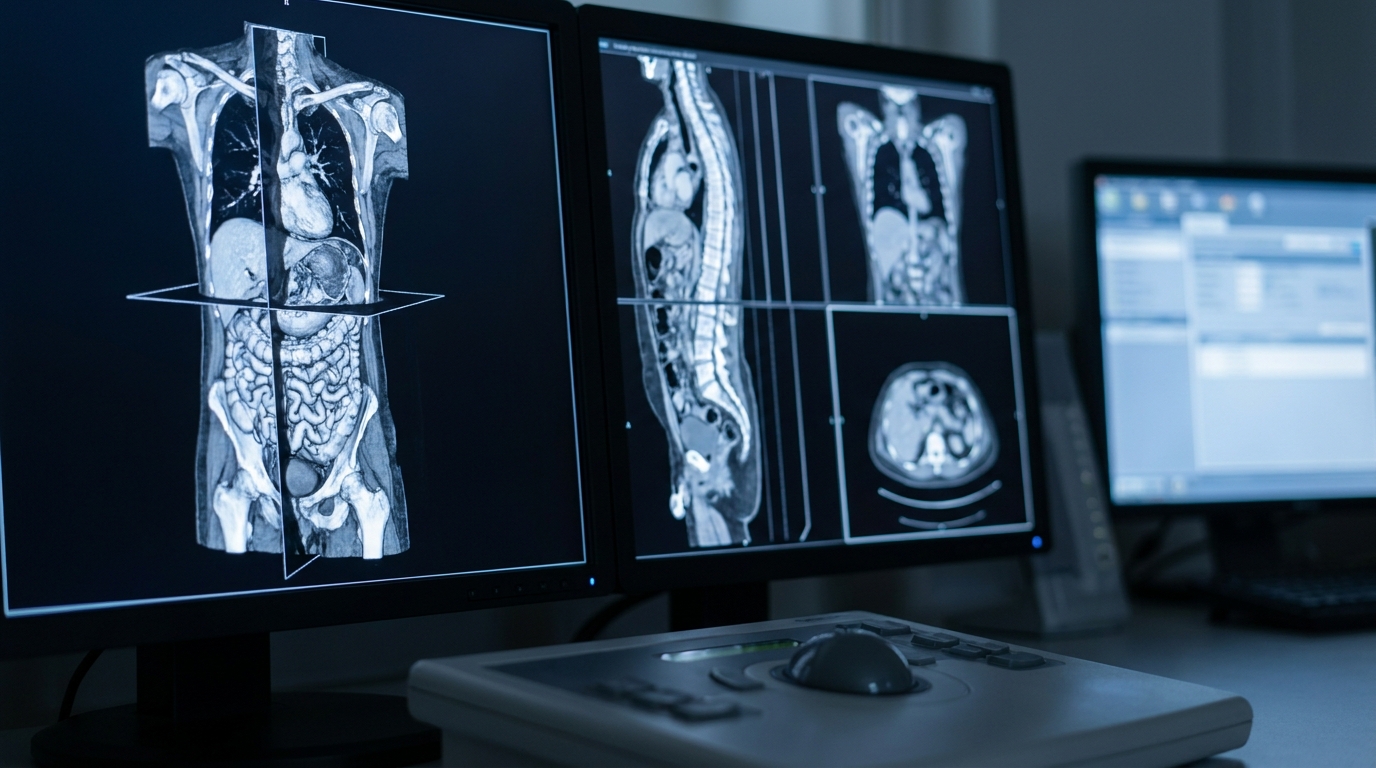

DICOM-исследование представляет собой набор срезов, каждый с метаданными: пациент, параметры сканирования, положение в пространстве. Пролистывание одной серии почти не нагружает систему. Нагрузка начинается позже: при декомпрессии JPEG 2000 при загрузке, при построении MPR (реформатов в других плоскостях), MIP и объёмного рендеринга. Ещё тяжелее синхронный просмотр нескольких серий, например сравнение текущего исследования с прошлогодним.
Я разделяю задачи на три уровня. Первый: просмотр срезов и измерения в RadiAnt, Weasis или Инобитек. Второй: регулярные MPR и 3D-реконструкции, работа с многофазными КТ. Третий: сегментация в 3D Slicer, нейросетевые модули, подготовка моделей к 3D-печати. Под каждый уровень нужна своя конфигурация. Брать станцию третьего уровня для чтения заключений бессмысленно.
Сколько весят исследования и почему диск важнее, чем кажется
Срез КТ 512×512 при 16 битах на пиксель весит около 0,5 МБ без сжатия. Тонкосрезовое исследование грудной клетки и живота на 1000–1500 срезов занимает 500–750 МБ. Многофазное КТ с контрастом легко доходит до 2–4 ГБ. МРТ легче по срезам, зато серий много: обычное исследование головы весит 100–400 МБ, сложный протокол с диффузией и перфузией больше гигабайта. Цифровой томосинтез молочной железы может занимать несколько гигабайт на пациента.
Если врач открывает 20–30 исследований за смену, через систему проходят десятки гигабайт. Поэтому кэш просмотрщика держите на NVMe: 1 ТБ для чтения, 2 ТБ для 3D-работы. Архив уходит на PACS-сервер или NAS, хранить его на рабочей станции я не советую. Если станция работает с PACS по сети, гигабитный порт на больших сериях становится узким местом. Сетевая карта 2,5 GbE стоит 2–4 тыс. ₽, 10 GbE около 10–15 тыс. ₽, и обе окупаются в первую же неделю.
- КТ, тонкие срезы: 0,5–1 ГБ на исследование
- Многофазное КТ, КТ-ангиография: 2–4 ГБ
- МРТ головы, стандартный протокол: 0,1–0,4 ГБ
- Томосинтез молочной железы: 1–5 ГБ
- Системный NVMe: от 1 ТБ, для 3D от 2 ТБ
Процессор и память: где упирается DICOM
Большинство просмотрщиков декодируют срезы в несколько потоков, поэтому 6–8 современных ядер хватает для комфортного чтения. Ryzen 5 7600 или Core i5-14400 справляются с КТ на 1500 срезов без заметных пауз при загрузке. Под 3D Slicer и сегментацию берите Ryzen 9 7900X/7950X или Core i7-14700K: часть фильтров и алгоритмов обработки объёма заметно ускоряется на 12–16 ядрах.
С памятью я экономить не советую. Просмотрщик держит загруженные серии в оперативке, и при сравнении двух многофазных КТ занятый объём легко переваливает за 16 ГБ. Минимум 32 ГБ DDR5 для чтения, 64 ГБ для регулярных 3D-реконструкций, 128 ГБ для сегментации и работы с несколькими большими объёмами одновременно. Комплект 2×32 ГБ DDR5 стоит около 15–20 тыс. ₽, и это самый дешёвый способ избавиться от подтормаживаний.
Видеокарта: 3D, 10 бит и совместимость
Для пролистывания срезов хватит любой дискретной карты. Видеокарта начинает работать в полную силу на объёмном рендеринге, MIP и при GPU-ускоренных модулях сегментации. Ориентиры такие: RTX 4060 на 8 ГБ для чтения и простых 3D, RTX 4070 Super или 4070 Ti Super на 12–16 ГБ для серьёзной работы с объёмом. Для нейросетевой сегментации видеопамять критична: 16 ГБ и больше.
Отдельная тема — 10-битный вывод. Диагностические мониторы показывают 1024 оттенка серого вместо 256, и это заметно на тонких градиентах плотности. Драйверы NVIDIA Studio поддерживают 10 бит и в GeForce, но производители диагностических дисплеев сертифицируют связку только с определёнными картами. Barco поставляет мониторы со своими MXRT, у EIZO есть список совместимых решений. Если монитор медицинский, сверяйте карту со списком производителя. Профессиональная RTX 2000 Ada или RTX 4000 Ada стоит 80–150 тыс. ₽, и в клиниках её берут ради сертификации, а не скорости.
Монитор: самая дорогая и самая важная часть
Обычный IPS-монитор подойдёт для обучения, второго мнения и просмотра готовых заключений. Для первичной диагностики нужен экран, откалиброванный по стандарту DICOM Part 14 (GSDF). Эта кривая распределяет оттенки серого так, чтобы человеческий глаз различал их равномерно по всей шкале. Медицинский монитор держит калибровку встроенным датчиком и компенсирует старение подсветки. Офисный экран через полгода уходит в сторону, и никто этого не замечает.
- КТ и МРТ: 2–3 Мп (например, EIZO RadiForce MX243W или аналоги Barco), часто пара экранов
- Рентгенография: 3 Мп
- Маммография: 5 Мп в паре, это отдельный класс оборудования
- Калиброванная яркость: 350–500 кд/м² для КТ/МРТ, выше для маммографии
- Регистрация в Росздравнадзоре, если на экране ставят диагноз
По деньгам медицинский монитор на 2 Мп обычно обходится в 200–500 тыс. ₽, пара 5-мегапиксельных для маммографии в миллионы. Цены сильно зависят от поставщика, поэтому называю только порядок. Для домашнего просмотра и второго мнения хватит хорошего 27-дюймового IPS за 30–60 тыс. ₽ с аппаратной калибровкой или проверкой тестовым паттерном SMPTE. Только не выдавайте его за диагностический.
Ориентиры по сборкам и бюджетам
Цены ниже относятся к системному блоку без монитора. Медицинский дисплей считайте отдельно, и он почти всегда дороже.
- Просмотр и измерения, 110–150 тыс. ₽: Ryzen 5 7600 или Core i5-14400, 32 ГБ DDR5, RTX 4060 8 ГБ, NVMe 1 ТБ, 2,5 GbE. В линейке MaxxPC это уровень PULSE или CORE
- Ежедневные MPR и 3D, 180–250 тыс. ₽: Ryzen 7 7700X или Core i7-14700K, 64 ГБ, RTX 4070 Super 12 ГБ, NVMe 2 ТБ, тихое воздушное охлаждение
- Сегментация и нейросети, 300–450 тыс. ₽: Ryzen 9 7950X, 128 ГБ, RTX 4070 Ti Super 16 ГБ или RTX 4000 Ada, два NVMe, 10 GbE. Близко к нашим TITAN и PRO
- Исследовательская станция, от 500 тыс. ₽: RTX 4090 24 ГБ или профессиональная карта с 32–48 ГБ, 128–192 ГБ памяти
Тишина, надёжность и на чём не экономить
В кабинете рентгенолога полумрак и тишина, врач сидит там по 8–12 часов. Шумный корпус под столом раздражает уже через неделю. Мы ставим башенные кулеры с низкооборотными вентиляторами и настраиваем кривые так, чтобы при чтении срезов станция была почти не слышна. Под нагрузкой при 3D-реконструкциях шум растёт, но остаётся ровным, без завываний.
Блок питания берите с запасом 30–40% и сертификатом 80 Plus Gold: станция работает целыми днями, и дешёвый БП первым выходит из строя. Для клиники обязателен ИБП на 1000–1500 ВА, примерно 15–30 тыс. ₽. Отключение света посреди загрузки исследования из PACS заканчивается повреждённым кэшем и потерянным получасом.
Софт и типичные ошибки при выборе
RadiAnt и Инобитек DICOM-Просмотрщик работают под Windows и нетребовательны. 3D Slicer кроссплатформенный и съедает столько памяти, сколько дадите. Horos и OsiriX существуют только под macOS, поэтому под Windows их не планируйте. Корпоративные PACS-клиенты часто требуют конкретную версию Windows и драйверов, так что спросите требования у поставщика до покупки.
Ошибки вижу одни и те же. Первая: дорогая игровая видеокарта при 16 ГБ памяти, хотя для DICOM память важнее. Вторая: диагностику ставят на офисном мониторе за 15 тыс. ₽. Третья: архив хранят на единственном диске станции без резервной копии. Персональные медицинские данные требуют шифрования диска и разграничения доступа, BitLocker на Windows Pro настраивается за десять минут.
